光纤跳线

光纤跳线

产品描述

普鲁斯特可提供品类繁多的光纤终端连接器跳接线,满足了不同的实际需求,产品类型包括ST,SC,LC,FC,MTRJ, MTP/MPO等等这些可以被以单工或双工的形式提供大多数类型光纤连接器的研磨方式可分成PC、UPC、APC

跳线两端带有双工连接头的跳线,连接头带有一个不固定的双工夹,便于连接头极性的变换

连接头的极性是通过缆线夹标注的A和B区分


技术说明

生产标准及满足规范:

ISO/IEC 11801-2011、ANSI/TIA/EIA-568-B.2-1、IEC 794 、IEC-60793

ISO/IEC 11801-2017、ANSI/TIA/EIA-568-B.3

ITU G.651、ITU G.652D、ITU G.655、ITU G.657B

UL 94V-0

符合YD/T987(ST)、YD/T1272.1(LC)、YD/T1272.3(SC)、YD/T1272.4(FC)标准

产品特征:

类型选择:单模(OS1、OS2)/多模(OM1、OM2、OM3、OM4)

基于先进的组装设备与工艺,以确保最佳光纤端面

100%检测并附带测试结果

低插入损耗,高回波损耗,性能高于业界标准的要求

跳线配有标签并且独立包装

重复性好、互换性好

可选长度:2m/3m/5m/定制

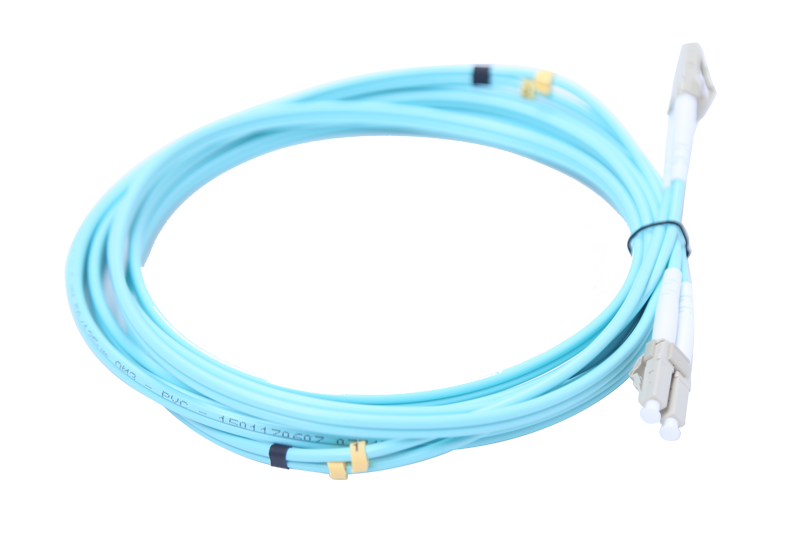

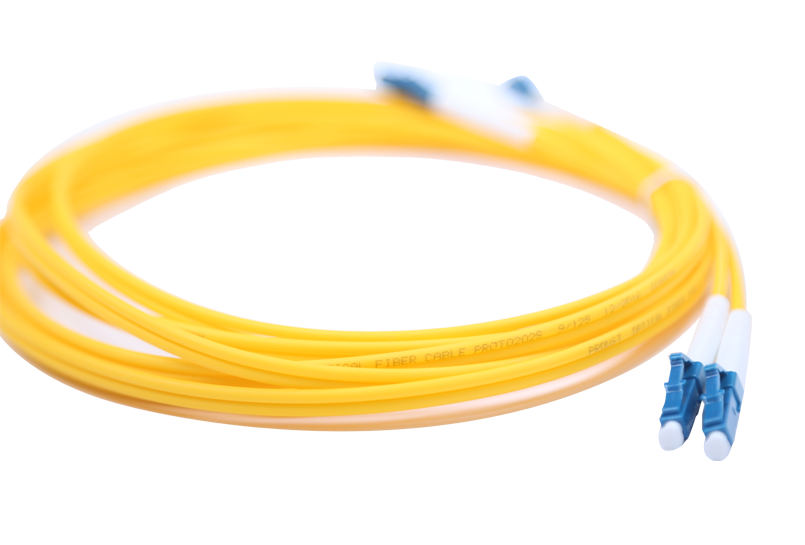

颜色:OM2 50/125μm橙色、OM3 50/125μm水绿色、G.652 9/125μm黄色

均通过严格的3D测试:通过顶点偏移(Apex Offset)、曲率半径(ROC)、光纤高度(Fiber Height)测试


物理属性



连接器类型

AB端相同:ST、SC 、LC、FC跳线及AB端混合跳线等

连接器插芯材质

陶瓷套管

外护套

LSZH(低烟无卤阻燃聚乙烯)

重复插拔

500次插拔(≤0.2dB)

工作温度

-40 ℃ ~ +75 ℃

光学特性

插入损耗:≤0.3dB;回波损耗:≥50dB

测试条件IL

IEC 61300-3-4

测试条件RL

IEC 61300-3-6

订货信息

产品型号

产品描述

规格备注

PROTST-9203ST

3米单模双芯ST-ST型光纤跳线,E9/125 G.652.D OS2

1对

PROTSC-9203SC

3米单模双芯SC-SC型光纤跳线,E9/125 G.652.D OS2

1对

PROTLC-9203LC

3米单模双芯LC-LC型光纤跳线,E9/125 G.652.D OS2

1对

PROTFC-9203FC

3米单模双芯FC-FC型光纤跳线,E9/125 G.652.D OS2

1对

PROTLC-9203SC

3米单模双芯LC-SC型光纤跳线,E9/125 G.652.D OS2

1对

PROTLC-9203ST

3米单模双芯LC-ST型光纤跳线,E9/125 G.652.D OS2

1对

PROTLC-9203FC

3米单模双芯LC-FC型光纤跳线,E9/125 G.652.D OS2

1对

PROTST-9203SC

3米单模双芯ST-SC型光纤跳线,E9/125 G.652.D OS2

1对

PROTST-9203FC

3米单模双芯ST-FC型光纤跳线,E9/125 G.652.D OS2

1对

PROTSC-9203FC

3米单模双芯SC-FC型光纤跳线,E9/125 G.652.D OS2

1对

PROTLC-6203LC

3米多模双芯LC-LC型光纤跳线,G62.5/125 OM1

1对

PROTLC-5003LC

3米多模双芯LC-LC型光纤跳线,G50/125 OM2

1对

PROTLC-LCO3W03

3米多模双芯LC-LC型光纤跳线,G50/125 OM3

1对

PROTLC-LCO4W03

3米多模双芯LC-LC型光纤跳线,G50/125 OM4

1对

PROTA-XX03B

A:SC,ST,LC,FC,MTRJ;B:SC,ST,LC,FC,MTRJ
XX:92(OS2);62(OM1)50(OM2)
O3:OM3;O4:OM4;03:3m

产品应用

广泛应用于光纤通信、高速率、大容量光纤传输系统

光纤数据传送、LAN

光纤传感器、CATV网络、测试设备等任何光纤连接
